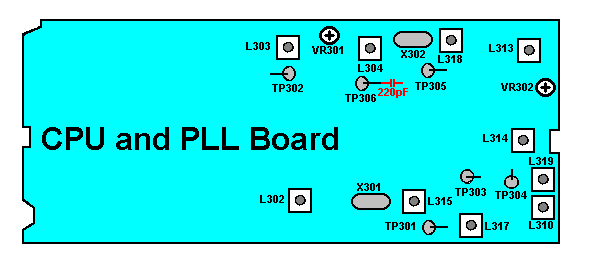

PLL et CARRIER OSCILLATEUR

(AVEC LA PLATINE ET SYNOPTIQUE EN BAS DE PAGE )
EQUIPEMENT

ALIMENTATION 13,8 V

Oscilloscope

Frequencemètre

Voltmètre

Préparation alignement:

PA SW

Coupé

RIT

position Midi

Mode

AM

Fréquence

28.000 MHz



Ordre

Conditions

Points de reglages

Procédure

1

AM RX

L315

Connecter l' Oscilloscope et le Fréquencemètre sur TP306. Ajuster pour 6.200 MHz +/- 20 Hz

2

AM RX

L318

Connecter l' Oscilloscope et le Fréquencemètre sur TP304. Ajuster pour 38.6950 MHz +/- 20 Hz. USB : 38.6975MHz LSB : 38.6925MHz

3

AM RX

L317

Connecter le Voltmètre sur TP 303. Ajuster pour 6.5 V +/- 0.1 V

4

CW RX

L117

Connecter l' Oscilloscope et le Fréquencemètre sur TP1. Ajuster pour 10.695 MHz +/- 20 Hz

5

LSB RX

L118

Connecter l' Oscilloscope et le Fréquencemètre sur TP1. Ajuster pour 10.6925 MHz -40 Hz to + 0 Hz

6

USB RX

L116

Connect the Oscilloscope and Frequency Counter to TP1. Ajuster pour 10.6975 +/- 20 Hz

7

USB RX

VR111

Connect the Oscilloscope and Frequency Counter to TP5. Ajuster pour 38.6975 +/- 20 Hz



Ajuster

Description

VR304

Amplifier Gain



Seulement pour Président HR2600





Reglage du Balance Mixer

Ajuster

Description

VR301

DC Balance Ajustement pour Balance Mixer

L303

9-10MHz Signal Balance

L304

14-18MHz Signal



Connecter l' Oscilloscope sur IC304 pin 2. Ajuster VR301 pour DC-balance. correcte Ajuster L303 pour maximum signal. Ajuster L304 pour maximum signal.



Ajuster

Description

VR302

DC Balance Ajustement pour Balance Mixer

L313

22MHz Signal Balance

L314

36-40MHz Signal Balance



Connecter l' Oscilloscope sur IC305 pin 2. Ajuster VR302 DC-balance correcte. Ajuster L313 pour maximum signal.
Ajuster L314 pour maximum signal.

Réglage des filtres de bande passante

Reglage

Description

L310

Réglage bande haute

L319

Réglage bande basse



Connecter l' Oscilloscope à la sortie Ajuster L310 pour maximum à 29.000MHz. Aajuster L319 pour maximum à 28.500MHz.


Bandes

FREQUENCES

A

28.000 à 28.4999 MH

B

28.500 à 28.999 MHz

C

29.000 à 29.4999 MHz

D

29.5000 à 29.699 MHz



Output Frequency from PLL-PCB to Analog-PCB

Fvco = F + 10.6950MHz + a

F = fFrequenc d'émission et de réception

Fvco = Fréquence de sortie VCO

a = 0kHz pour CW/FM/AM

a = +2.5kHz pour USB

a = -2.5kHz pour LSB

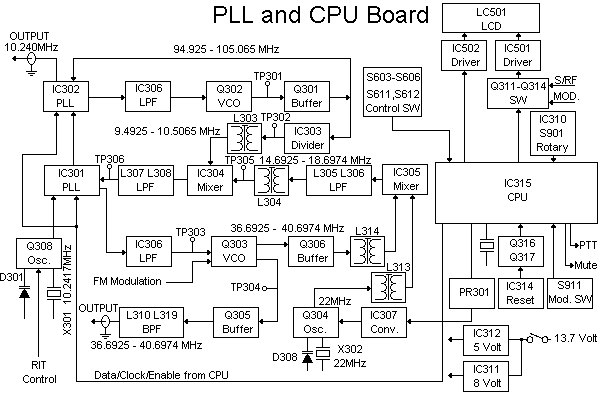

SYNOPTIQUE CPU
